3. Вакуумная сушильная камера объемом 3 куб. — Монголия

Название камеры:
Вакуумная сушильная камера 3 куб
Покупатель:
Столярное предприятие/погонажное производство
Для сушки пород:
Сосна, лиственница
Влажность:
6-8%, 12-15%
Область:
Монголия



1. Задача клиента

Нам поступил заказ от монгольского партнёра (столярное предприятие, изготавливающее погонажные пиломатериалы на продажу), в котором были указаны конкретные характеристики, необходимые заказчику с учётом специфики решаемых задач. Требования были следующими:

  • необходимо изготовить вакуумную камеру с загрузочной ёмкостью 3 кубометра;
  • порода древесины, подвергающейся сушке, сосна, лиственница;
  • требуемая конечная влажность: (6-8) % и (12-15) %;
  • устройство должно иметь усиленный корпус и стенки увеличенной толщины (относительно наших типовых разработок) для увеличения срока эксплуатации.

Наш конструкторский отдел оперативно создал проект, учитывающий дополнительные требования клиента по максимальной площади, на которой можно смонтировать камеру (выбрана верхняя загрузка), обеспечению работы изделия в автоматическом режиме, с установкой программы на сушку обрезной доски толщиной 50 мм.

2. Основные этапы реализации проекта

С целью сокращения площади, необходимой для установки и эксплуатации изделия, был выбран вариант верхней загрузки камеры.

Её оснастили автоматикой теплового узла и вакуумного насоса. С учётом особенности региона эксплуатации (отсутствие или экономическая нецелесообразность возможности использования водогрейных котлов на газе, угле или дровах), был смонтирован электрический котёл.

С целью обеспечения оперативной (в режиме онлайн) корректировки технологического режима сушки была конструктивно реализована возможность круглосуточной передачи параметров сушки (при работающей камере) на сервер нашего оператора. Это позволяет своевременно выдавать рекомендации местному персоналу по изменению нужных настроек, и обеспечивает максимально быструю и эффективную сушку заложенной партии пиломатериалов (Собственная разработка компании).

Результат работы можно увидеть на фото 1.



Фото 1

Готовая вакуумная камера на площадке отгрузки

Изготовленная камера прошла контроль работоспособности всех узлов и элементов, для чего было выполнено три опытных сушки (смотри видео). Все выявленные недочёты были оперативно устранены.

Для того, чтобы заказчику не пришлось вносить серьёзных корректив в конструкцию камеры и ПО её автоматики, в процессе испытательных сушек мы загружали не только хвойную, но и лиственную доску, находящуюся на открытом хранении. Качество доски соответствовало пиломатериалу естественной сушки. На отдельных досках в результате хранения появились трещины, некоторые повело (показано на видео).

После выполнения вакуумной сушки в штатном режиме были получены следующие результаты:

  • влажность доски понизилась до 6%;
  • геометрия практически всех досок восстановилась.

Это объясняется тем, что в ходе процесса сушки они предварительно пропариваются и доводятся до температуры, при которой приобретают пластические свойства. В результате даже незначительной весовой нагрузки загруженного штабеля хватает, чтобы они выпрямились.

  • Верхние ряды практически не изменились (дополнительного коробления и растрескивания не наблюдается).

Вакуумная камера подобного типа прекрасно подойдёт для малого столярного производства или компании, занимающейся изготовлением малых архитектурных форм для дач и приусадебных участков: гриль-домик, беседка, качели, иное.

Она оперативно справится с сушкой небольшого объёма пиломатериалов различного сечения, объёма партии, пород древесины.

3. Комплектация камеры

Изделие было отправлено заказчику в следующей комплектации:

  • вакуумный корпус камеры изготовлен из стали, с усилением конструкции рёбрами жёсткости.

Внешняя защита поверхности, влагостойкая краска, выдерживающая длительное воздействие прямого УФИ и высокие температурные перепады. Изнутри камера имеет эффективную защиту от коррозии.

Камера устанавливается на специальных опорах («ногах») и имеет верхнюю силовую крышу.

  • Для удобства работы на внешней крышке имеются дополнительные ручки, обеспечивающие её закрывание;
  • двухсекционный электрический котёл;
  • выносной пульт управления работой котла с системой аварийной защиты и поддержания заданного диапазона температур;
  • автоматика поддержания нужного давления;
  • шкаф силовой;
  • нагревательные панели (жидкостные);
  • вакуумный насос водокольцевого типа;
  • бак накопительный для сбора жидкости;
  • комплекс подачи к вакуумному насосу воды (в автономном исполнении);
  • выводы, к которым подключается водогрейный котёл выбранного типа (электрический, газовый, иной);
  • блок автоматического управления, с предусмотренной функцией дистанционного контроля;
  • комплект ЗИП;
  • документация по всем основным агрегатам и узлам.

Кроме этого в комплект поставки входят шильдик с заводским уникальным номером, паспорт, содержащий всю необходимую информацию по монтажу и применению камеры, Акт приёма-передачи, декларация соответствия по форме ТР ТСА, паспорта на комплектующие, годовая гарантия производителя, обязательства производителя по плановому обновлению ПО для системы автоматического управления.

Получить консультацию технического специалиста
Я согласен на передачу персональных данных согласно Политике конфиденциальности и пользовательскому соглашению

4. Доставка

С учётом упрощения процесса доставки камера была изготовлена в стандартных габаритах. Что упрощает её перевозку автомобильным и железнодорожным транспортом. В нашем случае, изделие было доставлено заказчику автомобилем «Соболь».

В целях сокращения сроков погрузочно-разгрузочных работ и исключению возможности повреждения изделия при транспортировке нами разработана специальная технологическая карта:

  • просчитано оптимальное размещение камеры и внешних навесных узлов в различных типах транспортных средств;
  • изделие транспортируется в варианте 90% сборки.

Защита от механических повреждений осуществляется применением обрешётки и иных технических решений.

  • Все подвижные элементы прихвачены точечной сваркой.

Между трущимися деталями проложены прокладки.

  • Камера дополнительно крепится на платформе (в кузове) с использованием строп и растяжек.

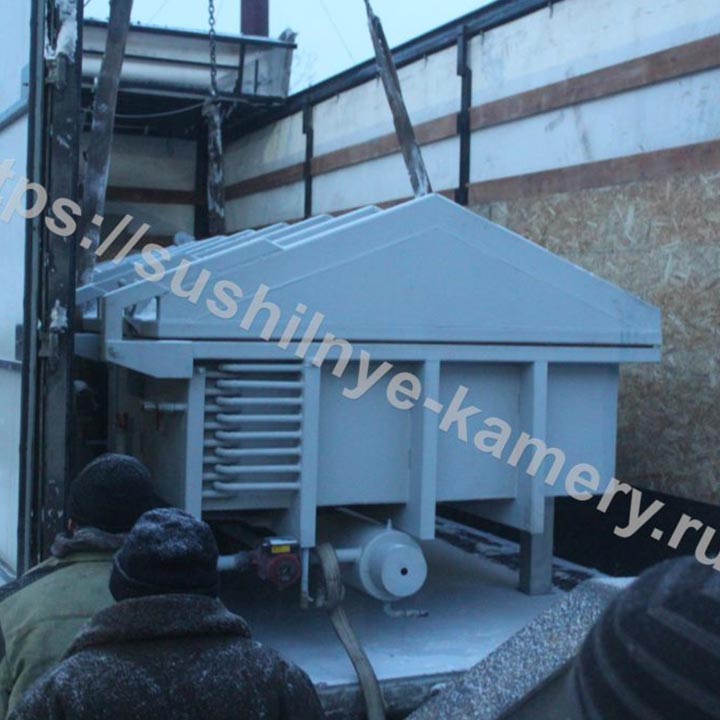

Этапы погрузки приведены на фото 2, 3 и 4



Фото 2



Фото 3



Фото 4

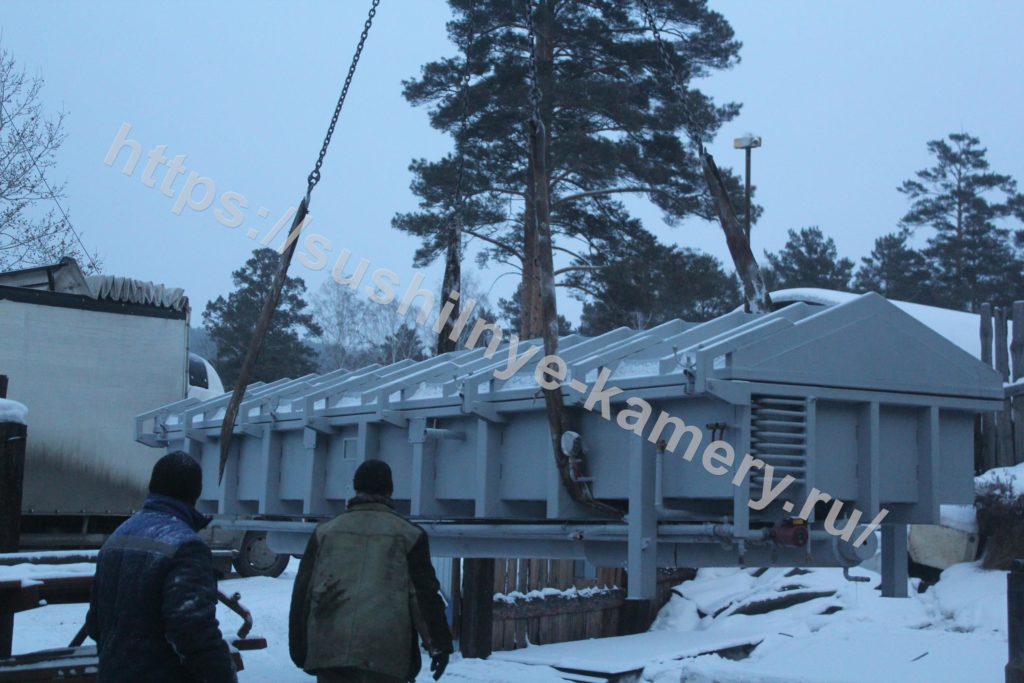

5. Разгрузка и монтаж на объекте заказчика

Перевозка заняла 8 суток, в ходе которых не возникло никаких проблем. Изделие доставлено заказчику без повреждений, в полностью работоспособном состоянии.

Клиент решил выполнить монтаж камеры на улице. Под нашим контролем монгольские специалисты тщательно изучили конструкцию камеры и технические и физические процессы, происходящие в процессе сушки.

Затем самостоятельно, при консультационной поддержке наших специалистов, монгольский персонал самостоятельно, в течение 5 суток, осуществил монтаж и подключение изделия.

Фото 5

Была отлажена система дистанционного контроля, с дублированием поступающей информации о ходе процесса сушки, на диспетчерский пульт российского производителя.

Фото 6

Фото 7

Получить консультацию технического специалиста
Я согласен на передачу персональных данных согласно Политике конфиденциальности и пользовательскому соглашению

Со стороны нашей компании в работе по сопровождению сделки принимают участие шесть специалистов:

  1. инженер-теплотехник, курирующий работы, связанные с технической исправностью, правильным подключением и эксплуатацией всей гидравлики (тепловой блок, вакуумный блок);
  2. менеджер, отвечающий за ведение проекта конкретного заказчика. в его обязанности входит оперативная коммуникация «заказчик-исполнитель» при возникновении вопросов, касающихся правил эксплуатации и решения возникающих вопросов;
  3. инженер КИПиА – курирующий вопросы, связанные с работой автоматики;
  4. электрик, отвечающий за силовую часть камеры;
  5. программист, разработавший установленное ПО, и занимающийся его усовершенствованием.

Именно в его личный кабинет в реальном масштабе времени поступает телеметрия с работающей сушильной камеры, что позволяет оперативно информировать обслуживающий персонал на месте о необходимости выполнения того либо иного мероприятия.

  • Начальник сварочного цеха, на которого возложена ответственность за правильностью монтажа и механической целостностью узлов и блоков конструкции.

Сотрудничество с нашей компанией позволило заказчику на данном этапе получить значительную экономию средств за счёт следующих шагов, которые производитель сделал навстречу потребителю:

  • При оформлении рассматриваемой экспортной сделки, включая доставку изделия в адрес заказчика, конечная цена для последнего была снижена с заявленных 210 000 до 87 000 рублей;
  • За счет шеф-монтажа, проведенного удаленно онлайн, экономии на переезде специалистов, а также, суточных и прочих связанных затрат запуск камеры обошелся на 200 000 рублей дешевле.

Общая экономия составила порядка 323 000 рублей!

6. Основные этапы использования вакуумной камеры

После монтажа, подключения и выполнения опытной сушки, изделие переводится в штатный режим работы.

Алгоритм его использования следующий.

6.1. Загрузка влажных пиломатериалов

Объём сушильной камеры загружается вручную двумя рабочими приблизительно за час (зависит от их квалификации).

Фото 8, 9, 10 Этапы загрузки

При создании камеры мы учли, что не на всех предприятиях, которые их приобретают, имеются квалифицированные разнорабочие. Поэтому все элементы и узлы. С которыми они могут контактировать в процессе загрузки/выгрузки пиломатериалов, оборудованы «защитой от дурака», что позволяет привлекать к их выполнению неквалифицированных сотрудников.

На этапе опытной сушки (до поставки) возникли проблемы с уплотнителем. По расчётам он должен был служить определённое время. Фактически начинал крошиться после первой сушки. Причина оказалась в  том, что при изменении конструкции стандартная форма уплотнителя, который мы применяем в обычных моделях, не подходит к этой конструкции. После обнаружения этой особенности был заказан уплотнитель новой формы, который теперь успешно используется.

Получить консультацию технического специалиста
Я согласен на передачу персональных данных согласно Политике конфиденциальности и пользовательскому соглашению

6.2. Получение готовой продукции

Заказчик ориентирован на сушку пиломатериалов из сосны или лиственницы. При опытной сушке на базе клиента загруженная партия обрезной доски толщиной 50 мм высохла до столярной влажности (6-8) % всего за 68 часов.

Фото 11, 12, 13, 14 Готовая продукция

Обращаем внимание потенциального заказчика на то, что время сушки является величиной переменной, и зависит от целого ряда факторов внешнего характера:

  • комплектации вашей камеры;
  • исходной влажности пиломатериалов;
  • выбранного технологического режима

и целого ряда иных. Поэтому оно строго индивидуально для каждой партии, загружаемой на сушку.



Т.к. камера установлена на открытом пространстве, на ее производительность влияют суровые погодные условия: перепады температур — зимой до -35, летом до +35, сильные ветра и осадки.  Клиенту были даны необходимые рекомендации по максимальному снижению влияния погодных условий на качество готовых пиломатериалов.

В результате совместной работы, строгого соблюдения технологии и рекомендованных технических условий новый владелец в камере максимальной комплектации может получить лиственную доску пятидесятку, высушенную до (12-14) %, всего за двое суток.

Существенным «полезным» побочным результатом применения нашей вакуумной камеры является выделение смолы в торцевой части досок и местах расположения сучков, с последующей её кристаллизацией.

Выполнение чистовой строжки исключает прилипание смолы, в таком состоянии, к ножам. Это положительно сказывается на сроке службы последних.

В нашей камере на досках, в процессе сушки. Не появляются трещины. Неизбежно сопровождающие аналогичные процессы в камерах иных производителей.

Конструкция нашего изделия обеспечивает равномерный разносторонний прогрев каждой загруженной доски, что полностью исключает коробление, имеющее место в камерах обычных типов.

Это склад готовой продукции после нескольких сушек:

Показатели сушки демонстрируемые нашим оборудованием для региона феноменальные и недоступны НИ ОДНОМУ ИНОМУ деревообрабатывающему производству Монголии.

Это уникальное преимущество!

Подводя итог можно с уверенностью сказать, клиент доволен оборудованием.

Желаем успехов и процветания предприятию!
